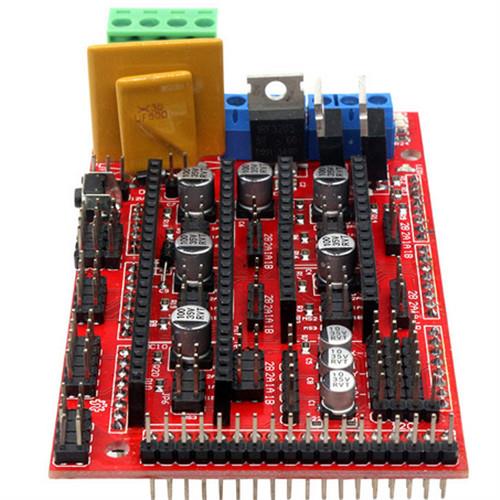

RAMPS 1.4 Board punane 2560. aastaks
RAMPS on traadiga suhteliselt lihtne. Lihtsalt lisage ekstruuderi kuumutusrõngas D10-le, termistor kahele T0-klemmile keskel paremale paremale ja tõmmake stepperid ja lõppsuunad. Vasakult paremale, tõmmake traat samm-mootorijuhtmetega nii nagu punane, sinine, roheline ja must või punane, roheline, kollane, sinine Pololuse kõrval. Kui ühendate juhtmed end-stoppidega (kui kasutate 3 lõppseadet, ühendage need MIN (-) pesadesse), veenduge, et vastate siltidele.
Pange tähele, et Tesla & Tonoki püsivara kasutab D9 ja Sprinter, Marlin ja Johnny / Tonok kasutavad ekstruuderi kuuma otsa D10-d.
Hoiatused
Tagurdamine +/- või muul viisil valesti ühendav jõud võib hävitada teie elektroonika ja põhjustada tuleohtu.
Proovivõtjate juhtide valesti sisestamine hävitab teie elektroonika ja põhjustab tuleohtu. Veenduge, et stepperi draiverite eemaldamisel või reguleerimisel kontrollige, kas toide ja USB on lahti ühendatud. Veenduge, et õigesti sisestada juhtseadmed õiges asendis ja pessa.
Endstop-konnad on Signal-GND-VCC, mitte VCC-Sig-GND asemel RepRapsi lauad. Veenduge, et need on korralikult juhtmega ühendatud. Seda tehakse, et võimaldada trükkplaadil tühjenemas jälgi.
Ühendusvool
Ühendage oma 12V toiteplokk RAMPSi kilbiga. Tagurdamine +/- või muul viisil valesti ühendav jõud võib hävitada teie elektroonika ja põhjustada tuleohtu.
Alumine paar pistikutest on tähistatud 5A võimsusega stepperi draiverid ja ekstruuderi küttekeha / ventilaator (D9, D10). Allikale tuleks anda hinnang vähemalt 5A.
Pistikupesa üle märgistatud 11A võimsusega kuumutatud voodi või muu väljund (D8). Allikale peaks kuuluma vähemalt 11 A (kui mõlemad jõuülekande rööbad on ühendatud sama toitega, peaks selle minimaalne hind olema 16 A).
Arduino MEGA pistikupesa ei toeta RAMPSi ja ei anna jõudmootoritele, soojendusega voodile jms.
Toitepistiku pistik ei pruugi ilmtingimata märgistatud, vaadates toiteühendust, positiivne on vasakul ja negatiivne on pistiku paremal pool.
Toiteallikas
Kust leida D1 diood (märkus, et D2 on vasakul, mitte D1)
RAMPS on täiesti rahul 12V-ga PCPowerSupply'ist. Või võite ka 12V sülearvuti toiteallika või muu 12 V "seinakoldiku" toiteallika hukkida. Veenduge, et toide oleks võimeline väljastama 5A või rohkem. Täiendav 11A võib olla vajalik soojendusega voodipaksuse jaoks.
Vaadake ülal olevat Ühendusvoolu.
Lähtestamisklõpsu kõrval olevad 3 nuppu on mõeldud valikuliselt oma PSU-ga ühendamiseks.
PS_ON-pistik on mõeldud toite sisse- ja väljalülitamiseks. Paljud kindlad tarkvarad toetavad selle tõmbetugevuse tõmbamist M80 käsuga, et lülitada toide sisse ja M81 välja lülitada. Selline käitumine on ATX toiteallikate jaoks soovitav ja seda saab muuta püsivara abil, et toetada 5V toiteallikaid nagu Xboxi laenud.
Kui D1 pole installitud või kui 12VIN pole ühendatud, saab Arduino toide USB-st. Kui soovite, et teie komplekt töötaks ilma USB-ühendusega, peate jootetama D1-is või ühendama VCC oma toiteplokiga.
VCC-pistikut saab ühendada ATX-i 5Vsb-ga, et jätkata Arduino kasutamist oma ATX toiteallikast. Sa tahad veenduda, et D1 ei oleks paigaldatud ega välja lõigatud. Arduino ei tööta otse VCC raudteel ja VIN-pessa samal ajal.
Selle RAMPS-i pistikupesa 5V pistik toidab 5 V ainult abipersonali servokontaktidele. See on konstrueeritud nii, et saate seda VCC-pistikupesaga tõmmata ja kasutada Arduino toiteplokki, et varustada 5 V täiendavate servodega, kui kasutate ainult USB või 5 V võimsust. Kuna Arduino toiteallikast ei ole palju lisavarustust, saate selle ühendada otse oma 5 V toiteallikaga, kui see on olemas. Võite jätta ka selle PIN-koodi ühendamata, kui te ei kavatse lisada täiendavaid servoid.
Maksimaalne sisendpinge
Toide ilma dioodita
Maksimaalsele pingele, mille saate RAMPSisse panna, on kolm piirangut:
1. Arduino Mega maksimaalne sisendpinge
2.Filter kondensaatori maksimaalse pinge
3.PTC ühendab maksimaalse pinge
Esiteks ühendab 1N4004 diood RAMPSi sisendpinge Arduino Mega, mille maksimaalne sisendpinge on 12 V. Kui teie juhatusel pole seda dieedi jootnud (või kui te seda lõikate), peate Mega toide läbi USB-liidese või eraldi 5V liini sisse lülitama, kuid see võimaldab suuremat RAMPS-i pinget.
Teiseks kasutavad enamus plaate 25V või 35V alumiiniumist elektrolüütilisi kapakoore (C2, C3, C4, C6, C7, C9 ja C10). Et olla ohutu, peaksite minema ainult oma maksimaalsele pingele - nii et kui teie pardal on 35v kondensaatorid (kood VZA), peaksite kasutama maksimaalset 17,5v sisendit. Absoluutne maksimumpinge määrab polool servo draiverid, mis ise on piiratud 35V-ga.
Kolmandaks on MF-R500 (5A) PTC kaitsme nimiväärtus 30 V ja MF-R1100 (11A) PTC kaitsme väärtus on 16 V. Neid tuleb asendada tõeliste kaitsmetega.
Toiteallikas dioodiga
Kui teie pardal on 1N4004 dioodiga jootja, ärge kasutage seda rohkem kui 12 V. Originaal maitsega Arduino Mega on hinnatud 12 V sisendisse. Kuigi Arduino Mega 2560 võib võtta 20 V, pole see soovitatav.
