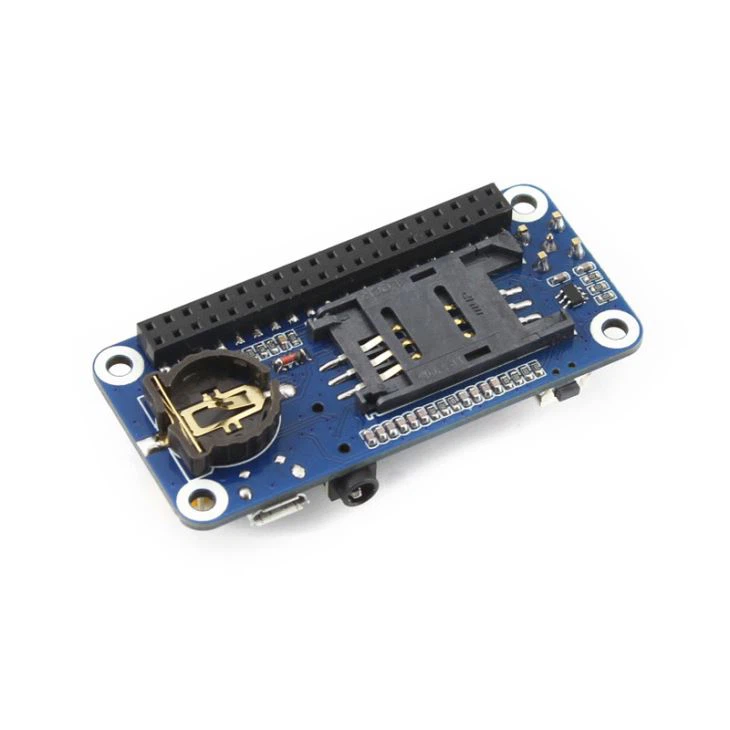

GSM / GPRS / GPS / Buletooth SIM868 vaarika pi Rasvell Pi arendus laiendusplaat

Toote kirjeldus:
See on mugav, vähese energiatavusega vaarika Pi HAT, mis pakub mitmeid sidefunktsioone: GSM, GPRS, GNSS ja Bluetooth.

See võimaldab Piil kergesti telefonikõnet teha, sõnumeid saata, traadita Interneti-ühendust, globaalset positsiooni, andmete edastamist Bluetooth-ühenduse kaudu jne.

Omadused:
Üldine
Vaarika Pi ühenduvus, mis ühildub Raspberry Pi 3B / 3B + / Zero / Zero W-ga
Toetab SMS-i, telefonikõnet, GPRS-i, DTMF-i, HTTP-d, FTP-d, MMS-i, e-posti jne.
Toetage GPS-i, COMPASSi, Glonassi, LBS tugijaama positsioneerimist, omni-positsioneerimist
Bluetooth 3.0 toetab andmete ülekandmist Bluetooth-ühenduse kaudu
UART konverteri USB-UART konverteri CP2102 jaoks
6x LED-id mooduli tööoleku näitamiseks
SIM-kaardi pesa 1,8 V / 3 V SIM-kaardile
RTC koos varuakuhoidikuga
Automaatne avastamine (1200 bps ~ 115200 bps)
Juhtimine AT käsklustega (3GPP TS 27.007, 27.005 ja SIMCOM täiustatud AT käsud)
Toetab SIM-rakenduste tööriistakomplekti: GSM 11.14 Release 99
Kaasas arendusvaradest ja käsiraamatust (Rasvkude Pi / Arduino / STM32 näited)

GSM / GPRS

Band
GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
Quad-band auto otsing
GSM-etapile 2/2 + vastav

Võimsus
Klass 4 (2W @ GSM 850 / EGSM 900 MHz)
Klass 1 (1W @ DCS 1800 / PCS 1900 MHz)

GPRS-ühenduvus
GPRS multi-slot klass 12 (vaikimisi)
GPRS multi-slot klass 1 ~ 12 (konfigureeritav)

GPRSi andmete funktsioon
Downlink kiirus: max 85.6kbps
Kõrguse kiirus: max 85,6 kbps
Kodeerimissüsteemid: CS-1 \ CS-2 \ CS-3 \ CS-4
Toetab PAP-i (parooli autentimise protokoll) PPP-ühenduse jaoks
Toetab PBCCH
Toetab USSD

SMS
Toetab: MT / MO / CB / Text / PDU režiimi
SMSi salvestamine: SIM-kaart

Audio
Häälkodeeringu / dekodeerimise režiim: Half Rate \ Full Rate \ Enhanced Full Rate \ Adaptive muti rate
Toetab kajakõrvaldamist
Toetab müra vähendamist

GNSS
Vastuvõtja tüüp
33 jälgimiskanalit
99 soetuskanaleid
GPS L1 C / A kood

Tundlikkus
Jälgimine: -165 dBm
Külmkäivitused: -148 dBm
Aeg-kõige-Fix
Külmkäivad: 28s (tüp)
Kuumad käivitused: <>
Soe algab: 26s

Täpsus
Horisontaalne asend: <2.5 m="">

Bluetooth
Integreerib AT käske
Vastavuses Bluetoothi spetsifikatsioonile 3.0 + EDR
Toetab SPP, OPP, HFP / HSP jne

Erinevad
Tööpinge: 5V
Töötemperatuur: -40 ° C ~ 85 ° C
Säilitustemperatuur: -45 ° C ~ 90 ° C
Mõõtmed: 30,2 mm x 65 mm

Pakkimisnimekiri:

GSM / GPRS / GNSS HAT x1
GSM antenn x1
GPS-i välisantenn (B) x1
Bluetooth-antenn x1
USB-tüüpi A pistik mikro-pistik kaablile x1
RPi kruvid pakend (2 tk) x1

Märkus: pilt Vaarikas Pi ei sisaldu

Mis on juhatusel?

SIM868 moodul
ZMM5V1: regulaatori diood
SMF05C: TVS diood
CP2102: USB TO UARTi muundur
MP1482: toiteplokk
NDC7002N: pingetase tõlkija

GPS olekuindikaator
NET indikaator: vilgub kiiresti mooduli käivitamisel
pärast GSM-registri edukust vilgub aeglaselt
STA mooduli tööoleku näidik
SIM868 UART Tx / Rx indikaator

Toiteindikaator
SIM868 juhtnupp: vajutage nuppu ja hoidke 1s, SIM868 käivitamiseks / seiskamiseks
Vaarika Pi GPIO pistik
SIM-kaardi pesa
USB TO UARTi liides
3,5 mm kõrvaklapp / mikrofoni pistikupesa
GNSS antenni pistik
Bluetooth-antenni pistik
GSM-antenni pistik
CR1220 akuhoidja: RTC varuaku jaoks

UART valikuklahv
