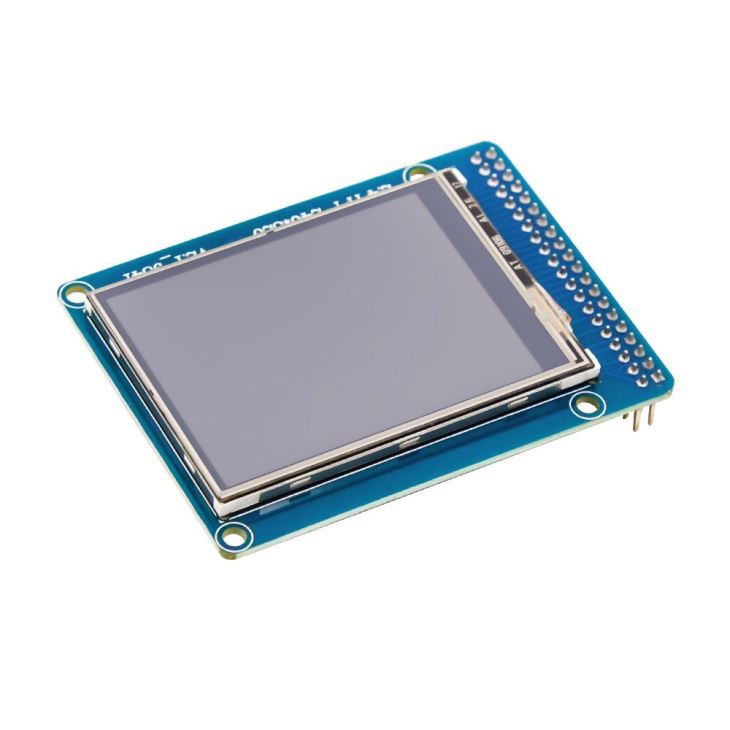

2.4 tolline TFT LCD Color ekraani moodul Touch IC SD ILI9341 kaardiga UNO R3
Toote kirjeldus
1, ekraani resolutsioon: 240 * 320
2, ekraani suurus: 2,4 tolli
3 Puudutage ekraani käekiri sisend funktsioon
4, ekraani värvi: 65 k värvi
5, ühe 3,3 V toitega
6, 16-bitise paralleelselt andmesideliidese
7, asjakohase teabe
Liidese definitsioon:
1.GND---Power Ground
2. VCC---toide on positiivne
3. NC---tühi
4. RS---käsu/andmed lüliti
5.WR---kirjutada andmeid kella
6.RDR---Loe andmed kella
7-14. DB8-DB15---kõrge 8-bitine andmete siin
15. CS---Chip valik
16. F-CS---FLASH kiip valik (moodul reserveeritud FLASH kiip W25X16, vaikimisi on lisatud, reserveeritud kasutamiseks)
17. ülejäänud---Reset (Lähtesta operatsiooni: tõmmake madal 8ms; tõmmake suur uuesti 8ms)
18. NC---tühi
19. LED-A---taustvalgus toide (moodul on olnud seeria 3.9 ohm praegust piirav takisti, LED-A pin saab ühendada 3.3V, kui seotud 5V vajadust muuta praegust piirav takisti-25 oomi, muidu see põletab halb taustvalgustus)
20. NC---tühi
21-28. DB0-DB7---madala 8-bitine andmete siin
29. T-CLK---puutetundlik kontroller (XPT2046) kell
30. T-CS---puutetundlik kontroller (XPT2046) Chip Select
31. T-DIN---touch (XPT2046) andmete kirje (st MOSI)
32. NC---tühi
33. T-D0---puutetundlik kontroller (XPT2046) andmete väljund (st MISI)
34. T-IRQ---puutetundlik kontroller (XPT2046) andmete katkestuse (tavaliselt kõrge, madal, kui puudutada)
35. SD-D0---MISO SD-kaardi liidesega
36. SD-CLK---SD kaardi liides kella
37. SD-DIN---MOSI liides SDI
38. SD-CS---SD kaardi liides chip valik
39. NC---tühi
40. NC---tühi
