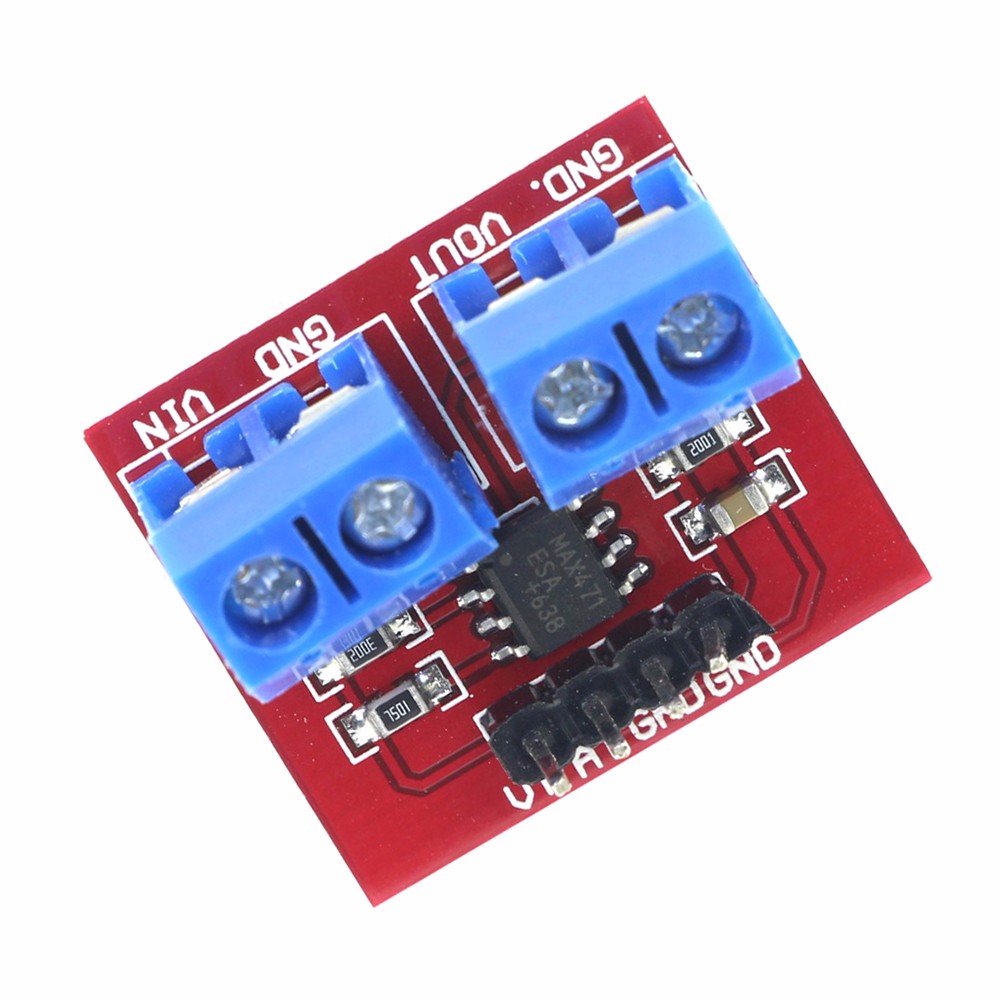

MAX471 pinge ja vooluandur tarbivad koormuse tuvastamise moodulit ühilduvaks UNO MEGA 2560
Motiiv:
Seda moodulit saab kasutada voolu ja pinge testimiseks
Vastupidava pingejaguri konstruktsiooni põhimõttel põhinev pingekontrolliparameeter võib muuta punase konnektori sisendpinge 5 korda väiksemaks
analoogsisendi pingetele kuni 5 v, pinge tuvastamismooduli sisendpinge mitte suurem kui 5Vx5 = 25V (kui kasutate 3.3V süsteeme, sisendpinge ei ületa 3.3Vx5 = 16.5V). AVR-kiipidele on 10-bitine AD, nii et see moodul simuleerib lahutusvõime 0,00489V (5V / 1023), nii et sisendpinge määramise mooduli minimaalne pinge on 0,00489Vx5 = 0,02445V
Laos MAX471 kiip, mida kasutatakse koormuse tarbimise voolu testimiseks
Test Pinge vahemik: DC3 - 25V (tööks 5 V) või DC3 - 16,5 V (tööks 3.3 V)
Testimine Vooluhulk: DC0-3A
PCB Suurus: 22 * 21 * 7mm / 0,86 * 0,82 * 0,27 "
